ZGJ系列座式管夹 |
一、概述
ZGJ系列座式管夹适用于以油、水、气为介质的固定及振动的管道，可在-5～+110℃的环境温度下正常使用。塑料管夹结构简单，外形美观、安装规范、拆洗方便、可组合安装，具有减振、消音、耐腐蚀等优点，是理想的管道固定部件。
二、型号说明 |
 |

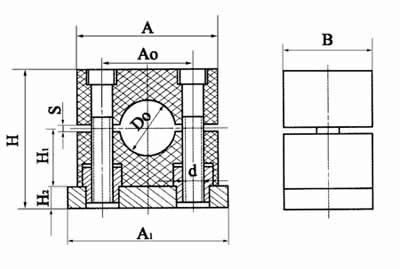

三、外形尺寸
ZGJS1型塑料轻型座式管夹
适用于公称压力≤10MPa无振动的管路。 |
|
型号 |
Do |
钢管外径(Do) |
A |
A1 |
B |
H |
H1 |
H2 |
S |
d |
ZGJS1
|
6 |
6 |
28
|
33
|
25
|
32
|
13
|
6
|
1.5
|
M6
|
8 |
8 |
10 |
10 |
12 |
12 |
|
ANNS2塑料中型座式管夹
适用于公称压力≤20MPa无振动的管路。 |
|
型号 |
钢管外径(D0) |
A0 |
A |
A1 |
B |
H |
H1 |
H2 |
S |
d |
ZGJS2 |
6 |
20 |
34 |
39 |
25 |
32 |
13 |
6 |
1.5 |
M6 |
8 |
10 |
12 |
14 |
26 |
40 |
45 |
25 |
40 |
17 |
6 |
2 |
15 |
16 |
18 |
20 |
|
|
|
|
|
|
|
|
22 |
25 |
26 |
52 |
70 |
75 |
25 |
64 |
29 |
6 |
2 |
28 |
30 |
32 |
35 |
36 |
40 |
42 |
45 |
66 |
86 |
91 |
25 |
72 |
33 |
6 |
3 |
|
